波紋電阻能耗制動選用的辦法是在變頻器直流側加放電電阻單元組件，將再生電能消耗在功率電阻上來完結制動。這是一種處理再生能量的較為直接的辦法，它是將再生能量通過專門的能耗制動電路消耗在電阻上，轉化為熱能，因而油杯成為“電阻制動”，它包括制動單元和波紋電阻。

1、制動單元的公用是當直流回路的電壓Ud超越規則的限值時，接通耗能電路，使直流回路通過波紋電阻后以熱能辦法開釋能量。制動單元可分內置式和外置式二種，前者是適用于小功率的通用變頻器，后者則是適用于大功率變頻器或是對制動有特殊要求的工況中。從原理上講，二者并無區別，都是作為接通波紋電阻器的“開關”，它包括功率管、電壓采樣比照電路和驅動電路；

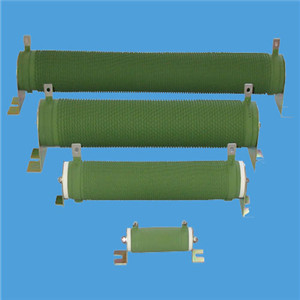

2、波紋電阻器是用于將電機的再生能量以熱能辦法消耗的載體，它包括電阻阻值和功率容量兩個首要的參數。通常在工程上選用較多的是波紋電阻和鋁合金電阻兩種：前者選用外表立式波紋有利于散熱減低寄生電感量，并選用高阻燃無機涂層，有用維護電阻絲不被老化，延伸運用壽數；后者電阻器耐氣候性、耐顫動性，優于傳統瓷骨架電阻器，廣泛應用于高要求惡劣工控環境運用，易緊密設備、易附加散熱器，外型美麗。
以上就是波紋電阻能耗制動的工作辦法，希望對大家有所幫助。
