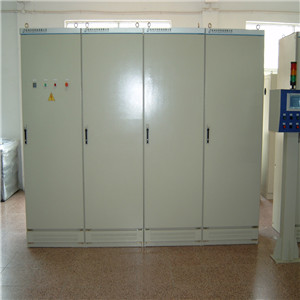

起重機電氣柜綜合放大板的調整：

1、三角波頻率調整。在起重機電氣柜中三角波用來與模擬電壓比較，實現脈寬調制(PWM)。調整綜合放大板上的調頻電位器，測量W5中抽頭輸出信號，直至用萬用表頻率檔測得頻率值為設計值，或者用萬用表交流檔測得電壓值為設計值；

2、放大倍數調整。順時針或逆時針旋轉放大倍數電位器，可減小或增大放大倍數。放大倍數的大小可參考W6上的刻度。增大放大倍數可以減小隨動系統反應時間及死區；減少放大倍數可以消除空載調節及增減負荷時液壓缸的抽動；

3、死區補償調整。起重機電氣柜中放大倍數調整之后，再調整死區補償。調整正向死區補償時，先關掉電源，再調整電位器W2，用萬用表電阻檔測量其中抽頭對地電阻以檢測死區補償值。同樣，調整負向死區補償時，關掉電源，調整電位器W1，用萬用表電阻檔測量其中抽頭對地電阻以檢測死區補償值。增減負荷時，液壓缸位移與調節值誤差較大，可增大死區補償；如接力器動作出現超調，可減小死區補償。由于液壓閥搭疊量的離散性，不同調速器的死區補償值，以及同一調速器的正向與負向死區補償值，均可能互不相同。
